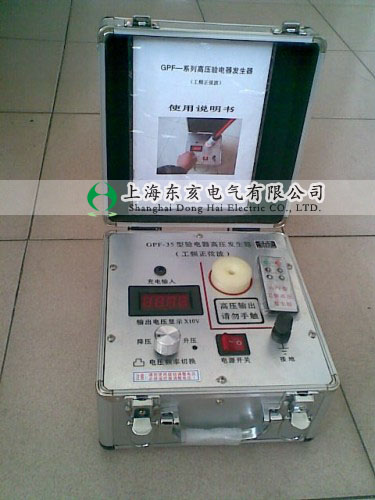

GPF工频高压验电信号发生器
来源:上海东亥电气有限公司 | 发布时间:2017-1-17 10:42:40 | 浏览次数:

 一、概述:

    工频高压验电信号发生器采用了高频倍压电路,应用了最新的PWM高频脉宽调制技术,闭环调整,采用了电压大反馈,使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术,并根据电磁兼容性理论,采用特殊、隔离和接地等措施。使工频高压发生器实现了高品质、便携式,并能承受额定电压放电而不损坏。
    工频高压验电信号发生器适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验,是新世纪最理想的换代产品。

二、仪器特点:
1、 体积小、重量轻、更美观、更可靠、操作简便、功能齐全,便于野外使用,是新世纪最理想的可靠产品。
2、 采用最先进技术、工艺制造,率先应用最新的PWM高频脉宽调制技术、脉冲串逻辑阵列调制,采用大功率IGBT器件,利用高频技术提高频率,频率高达100kHz,从而使输出高压稳定度更高,波汶系数更小。
3、 精度高、测量准确。电压、电流均为数字显示,电压分辨率为0.1kv,电流分辨率为0.1uA,控制箱上电压表直接显示加在负载试品上的电压值,使用时无需外加分压器,接线简单。仪器具有高、低压端测量泄漏电流,高压端采用圆形数字表显示,不怕放电冲击,抗干扰性能好,适合现场使用。
4、 电压调节稳定度高,全量程平滑调压,输出电压调节采用进口单个多圈电位器,升压过程平稳,调节精度高,并设计有粗调和细调功能。电压调节度优于0.1%,电压、电流测量误差小于1.0%,脉动因数优于0.5%。
5、 负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强,保护完善可靠,使操作安全,各种技术指标均优于行业标准及优于同类产品。
6、 增设了高精度75%VDC-1mA的功能,做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键,在做避雷器氧化锌试验时,当电流升到1000uA时,就打开0.75的按钮,这时,电压表、电流表所显示的值就是75%的数据,做完后应立即将升压的旋钮回到零位上,同时,将细调电压旋钮回到零位上,并应立即按绿色按钮,切断高压并关闭电源开关。再做其它试验。
7、 方便的过电压整定设置功能,采用了数字拨盘开关,能将整定电压值直观显示,使你操用更随意,显示数值单位为kv。 8、 倍压筒可分节结构,现场使用,灵活方便,一机多用,经济实惠。

三、使用方法:
    使用时接通电源,调压器调到零位,将电源开关打开,一个人将验电器探头接触发生器高压输出,另一人缓缓升高输出电压,至验电器声光报警,观察验电器启动电压是否在规定范围内,使用后调压器调到零位,关闭电源。自带电瓶式如果出现无高压现象,应首先检查电瓶是否老化。
    注意:因为发生器内部加了限流元件,因此高压输出电流很小,对人体没有伤害。但为了安全起见,身体部分不要接触高压输出端!
